Для определения загазованности воздуха применяют газоиндикаторы и газосигнализаторы. Для периодической проверки используют переносные малогабаритные приборы, для непрерывной проверки — стационарные приборы.
Газоиндикаторы (газоопределители) предназначены для определения содержания газа в воздухе. Применяют электрические, оптические и калориметрические приборы.
Действие электрических приборов основано на определении теплового эффекта сгорания газов и паров конденсата на каталитически активной платиновой спирали. Тепловой эффект, зависящий от конденсации газа в анализируемой смеси, определяется по изменению электрического сопротивления платиновой нити. Электрическими газоиндикаторами являются приборы ПГФ различных модификаций.
Оптические газоиндикаторы—приборы интерферометры. Принцип их действия основан на использовании явления
-интерференции однородных световых лучей, т. е. усиления или ослабления световых волн при их наложении друг на друга. С помощью таких приборов измеряют смещение интерференционного
спектра, возникающее при изменении плотности загазованного воздуха, который находится на пути одного из двух световых лучей (второй луч проходит через чистый воздух).
Газовые интерферометры первоначально применялись в горной промышленности, поэтому называются шахтными, например ШИ-3 (рис. 74, 75); Благодаря своей простоте, удобству, быстроте определения и безопасности их применяют и на промыслах.
Для определения загазованности воздуха применяют газоиндикаторы и газосигнализаторы. Для периодической проверки используют переносные малогабаритные приборы, для непрерывной проверки — стационарные приборы.
Газоиндикаторы (газоопределители) предназначены для определения содержания газа в воздухе. Применяют электрические, оптические и калориметрические приборы.
Действие электрических приборов основано на определении теплового эффекта сгорания газов и паров конденсата на каталитически активной платиновой спирали. Тепловой эффект, зависящий от конденсации газа в анализируемой смеси, определяется по изменению электрического сопротивления платиновой нити. Электрическими газоиндикаторами являются приборы ПГФ различных модификаций.
Оптические газоиндикаторы—приборы интерферометры. Принцип их действия основан на использовании явления
-интерференции однородных световых лучей, т. е. усиления или ослабления световых волн при их наложении друг на друга. С помощью таких приборов измеряют смещение интерференционного
спектра, возникающее при изменении плотности загазованного воздуха, который находится на пути одного из двух световых лучей (второй луч проходит через чистый воздух).
Газовые интерферометры первоначально применялись в горной промышленности, поэтому называются шахтными, например ШИ-3 (рис. 74, 75); Благодаря своей простоте, удобству, быстроте определения и безопасности их применяют и на промыслах.
Калориметрические газоиндикаторы не имеют нагреваемых частей или контактов, которые могут искрить, по-
 |

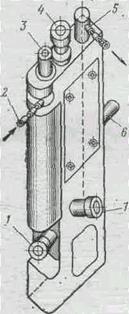

Рис. 74. Схема действия газового интерферометра типа ШИ-3 при определении содержания в воздухе метана.
I — движение воздуха в приборе; II — луч све-·;
та в приборе; 1 — отражающее зеркало; 2 — средняя полость газовоздушной камеры; 3, 4 —ι боковые полости воздушной камеры; 5, 7 —;
штуцер для присоединения резиновой груши при наборе соответственно чистого и контролируемого воздуха; 6—призма полного внутреннего отражения; 8—трубчатый лабиринт;
9 — окуляр зрительной трубки; ΙΟ — соединительные трубки; 11 — штуцер для набора контролируемого воздуха; 12 — патрон с химическим поглотителем; 13 — патрон с хлористым кальцием или силикагелем; 14 — конденсаторная линза; 15 —
лампочка; 16 — кнопка включения лампочки; 17 — сухой элемент: 18
— подвижная стеклянная призма; 19 — объектив
этому приборами можно пользоваться непосредственно в загазованных помещениях. Действие приборов, в частности УГ-2 (универсальный газоиндикатор), основано на изменении окраски химических реактивов (индикаторов) под действием газа, содержащегося в контролируемом воздухе (рис. 76).
Прибор УГ-2 состоит из воздухозаборного устройства и комплекта стеклянных трубочек, в которых содержатся окрашивающиеся вещества.
Газосигнализаторы при появлении в воздухе определенной концентрации газа подают звуковой или световой сигнал, предупреждающий о возможной опасности. Газосигнализаторы некоторых типов применяют для включения аварийной вентиляции, выключения электрооборудования или для прекращения подачи газа. В принципе в газосигнализатор можно превратить любой газоиндикатор, использовав его в качестве датчика для сигнализирующих устройств.
Электрический сигнализатор горючего газа СГГ действует по принципу изменения сопротивления платиновой нити, над которой сгорает анализируемая смесь. Приборы СГГ сигнализируют о приближении опасности взрыва. О взрывоопасной концентрации природного газа в помещениях сигнализируют приборы СКМ-1 и СПН-1 (сигнализаторы утечки метана).
Оптический газосигнализатор «Инфралит-Ех» (ГДР) основан на различном поглощении разными газами инфракрасных лучей.
 |
